Cisco IOS

3 min read

uni

Introduzione

I router sono computer specializzati nel mandare pacchetti sulle reti. Sono responsabili per l’interconnessione di reti e trovare il percorso migliore verso la destinazione per un pacchetto. Inoltre sono responsabili per il forwarding dei pacchetti.

Le reti locali (quindi i loro router) sono interconnesse tramite ethernet o WAN (tipicamente punto-punto).

Forwarding:
I router guardano l’IP di destinazione del pacchetto ricevuto, controllano se sulla loro routing table vi è una entrata per esso, al quale in caso è associata l’interfaccia verso la quale il pacchetto va reindirizzato.

Come viene riempita la tabella di routing:

  1. con entry statiche: correlazione tra IP di destinazione e “next stop”
  2. protocolli di routing: inter-area o intra-area

Il sistema operativo

Cisco IOS: Cisco Internetwork Operating System è il sistema operativo presente sui router CISCO, diventano uno standard di fatto.

Un’alternativa è il Juniper Network Operating System (Junos).

Questi sistemi operativi forniscono:

  • security
  • addressing
  • interfaces
  • routing
  • QoS
  • Managing Resources

I servizi offerti dal Cisco IOS sono accessibili tramite CLI, alla quale ci si connette tramite:

  • Un secondo host connesso fisicamente al router tramite porta di console (necessario in caso di prima configurazione o disaster recovery)
  • Un secondo host connesso tramite virtual terminal
    • tramite Telnet (tipicamente disabilitato)
    • tramite SSH
      Normalmente ci sono anche porte Ausiliarie.

Interfaccia

Cisco IOS (e la maggior parte delle alternative) utilizza una interfaccia modale, in una determinata modalità è disponibile solo un sottoinsieme dei comandi ed un certo livello di privilegio.

Le modalitĂ :

  1. User EXEC: esaminazione non dettagliata del router
  2. Privileged EXEC: piĂą dettagli sul router, debug e test, manipolazione file
  3. Global Configuration (config): da qui si accedono ai modi di configurazione:
    • Interface (config-if)
    • Routing Engine (config-router)
    • Line (config-line)
      1 e 2 sono dette modalitĂ  primarie.

Prompt Structure:

Router> //user
Router# //user privileged
Router(config)#
Router(config-xxxx)#

Nel caso di accesso ad uno switch, al posto di Router vi sarĂ  Switch.

Cambio modalitĂ :

Press RETURN to get started.

User Access Verification
Password:
router>
router>enable
Password:
router#
router#disable
router>
router>exit

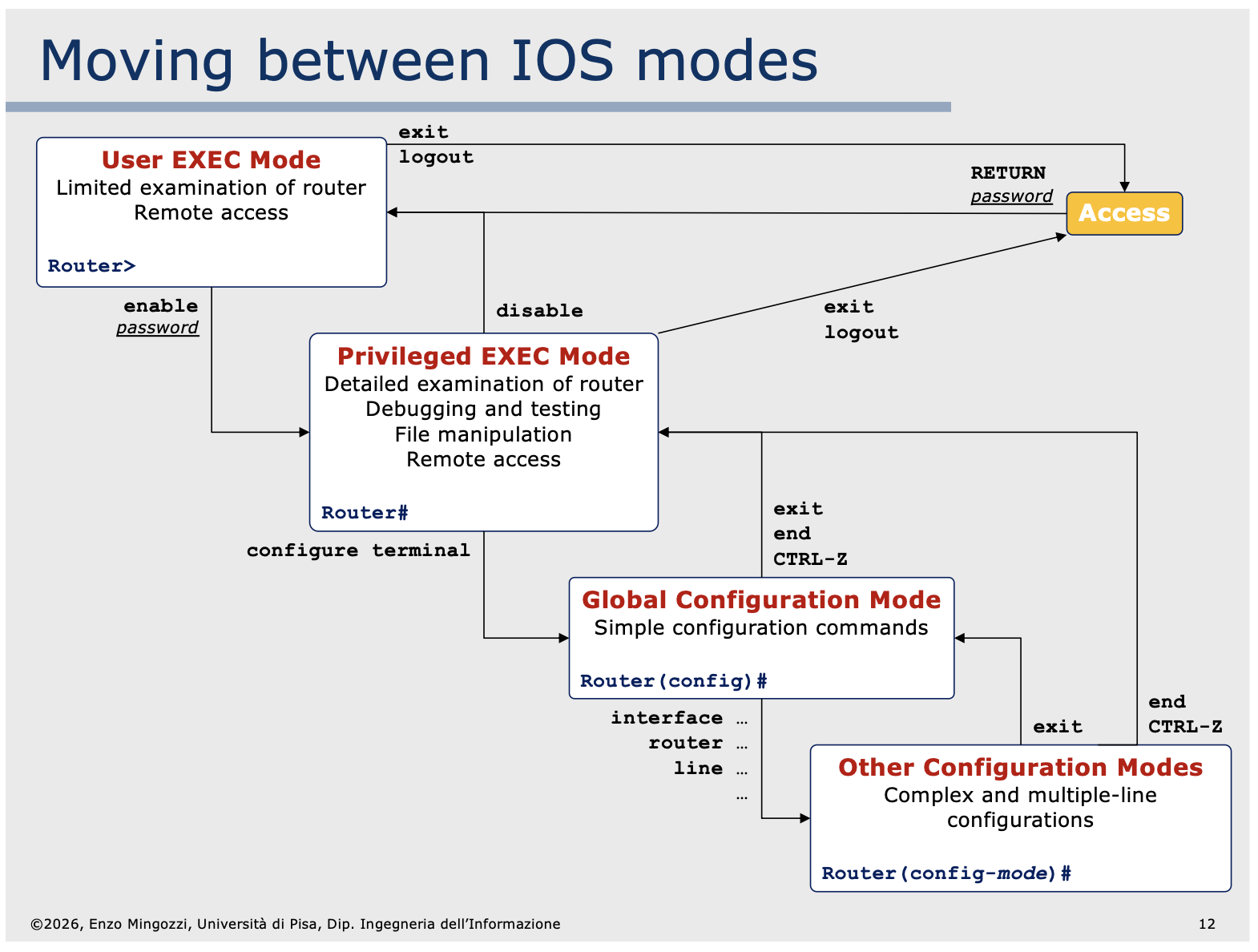

Diagramma cambio modalitĂ :

Ciascuna delle diverse modalitĂ  ha un set di comandi esclusivo.

Comandi

show
	version
	flash
	interface
	processes
	memory
	stacks
	buffers
	startup-config
	running-config
	arp
	ip interface
	ip interface brief
	ip interface (interface slot)/(port number)

Switch(config)#line console 0
switch(config-line)#password tua_password
switch(config-line)#login

# per disattivare questa configurazione:
switch(config-line)#no password tua_password

switch(config)#line vty 0 4
ecc

# enable secret password
router(config)#enable secret cisco

# versione NON criptata
router(config)#enable password cisco

router(config)#banner motd # day banner da mostrare #
# di solito si mette tipo controllo accessi per motivi legali

Naming dei Router

Esiste RFC 1178: “Choosing a name for your computer”

Best practices:

  • no spazi
  • solo caratteri alfanumerici
  • abbastanza corto
    Il default per un router è Router.
