Configuring interfaces in Cisco IOS

3 min read

uni
Per configurare una interfaccia:

Router(config)#interface type port
Router(config)#interface type slot/port
Router(config)#interface type slot/subslot/port

Di default quando un sistema parte le sue interfacce sono spente.

Dobbiamo togliere dalla configurazione il comando shutdown.

Router(config-if)#shutdown # per spegnere
Router(config-if)#no shutdown # per accendere
Router(config-if)#exit # per uscire dalla configurazione di questa interfaccia

Interfacce e porte

Ethernet LAN

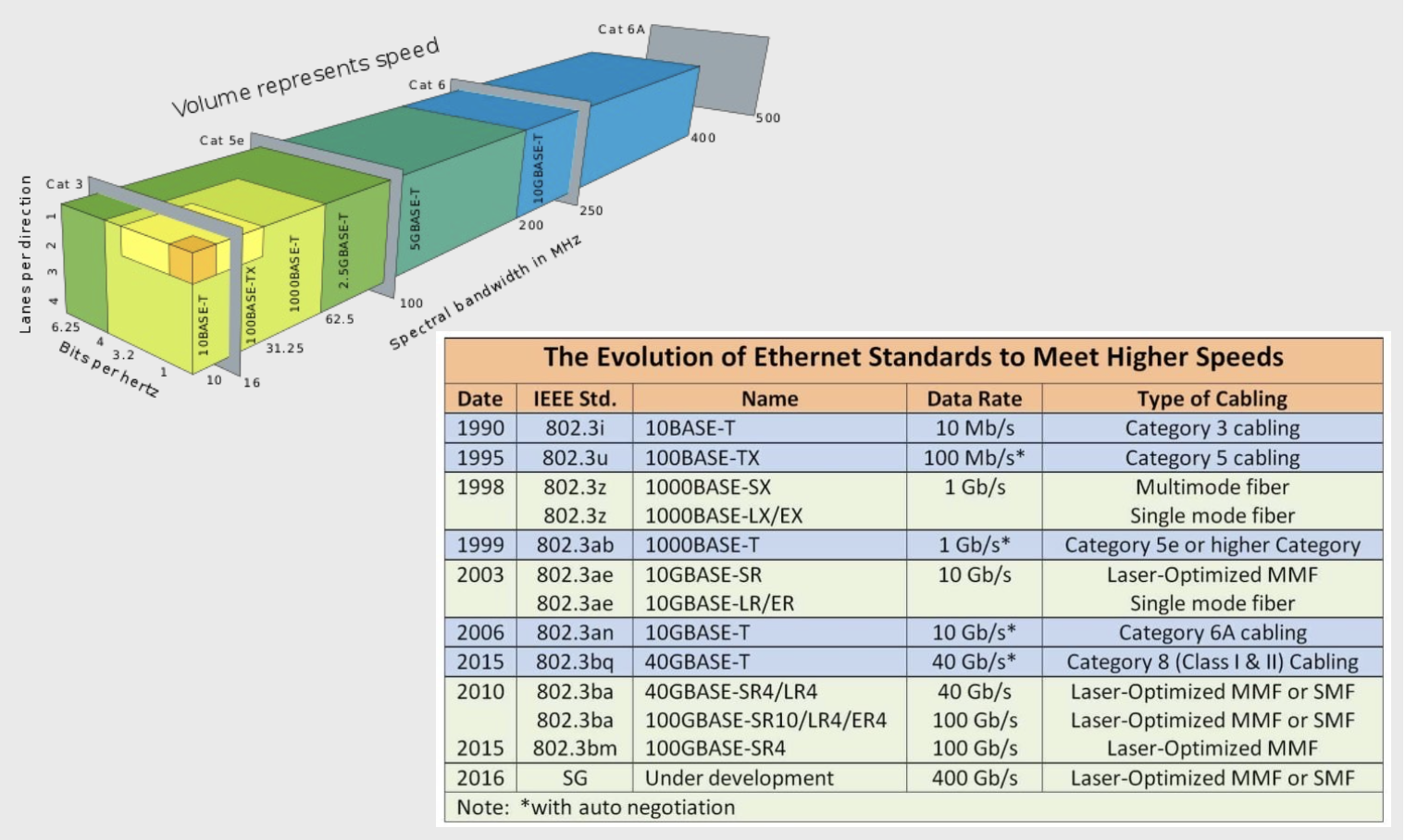

Standards

Cabling: Copper TP

I cavi Copper Twisted Pair sono utilizzati per connettere gli host ai dispositivi di rete intermedi e sono terminati con connettori RJ-45.

Unshielded Twisted Pair (UTP) peggio di Shielded Twisted Pair (STP), ma meno costoso.

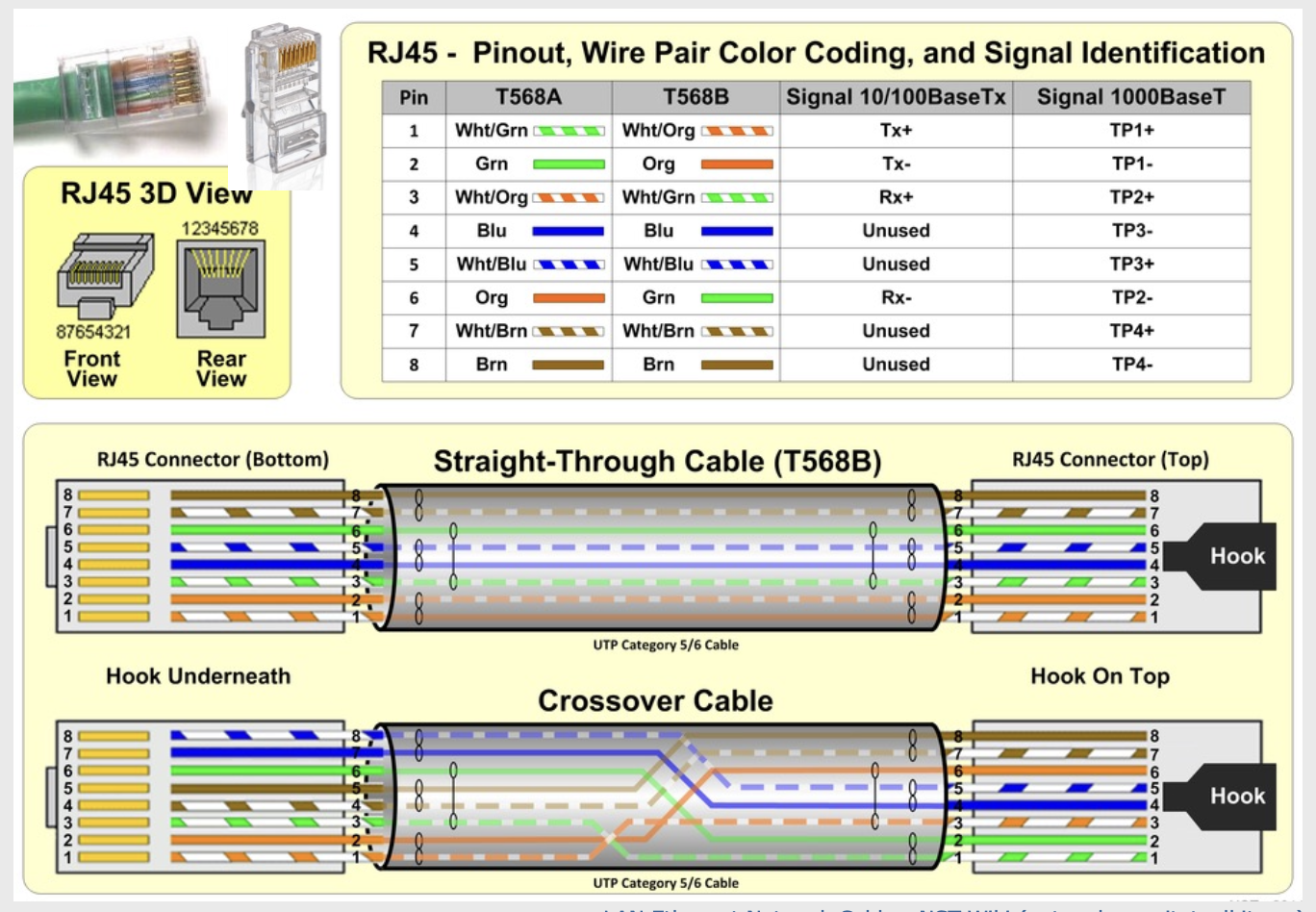

Straight-Through Cable (T568B) vs Crossover Cable

Questa distinzione non è più necessaria poiché i moderni calcolatori determinano automaticamente che cavo è collegato.

In packet tracer la distinzione invece va eseguita

Cabling: Fiber Optics

I cavi in fibra ottica sono cavi in fibra di vetro attraversato da un fascio di luce, questi cavi sono enormemente più costosi ma enormemente più prestanti.

Non sono terminati con RJ-45.

Configuring Ethernet interfaces

Router(config)#interface FastEthernet 0/0
Router(config-if)#ip address 192.168.10.1 255.255.255.0
Router(config-if)# no shutdown
Router(config-if)#exit
Router(config)#

Non serve impostare un indirizzo IP ad una interfaccia di uno switch, poiché questo non è destinazione dei pacchetti.

WAN connections

Collegare reti geograficamente distanti: connettere due LAN.

  • DTE: data terminal equipment: termina la rete del cliente sul link WAN
  • DCE: data communication equipment: termina la rete del provider rispetto al cliente. È responsabile di fornire il clock ai dispositivi terminali dell’utente.

Per connettere due router connettiamo le interfacce seriali con un cavo seriale di tipo DCE: il primo nodo su cui clicchiamo diventa il DCE per quella connessione, il secondo diventa il DTE per quella connessione

Configurazione Interfacce Seriali

Router(config)#interface Serial 0/0/0
Router(config-if)#ip address 192.168.11.1 255.255.255.252
Router(config-if)#clock rate 56000 # oppure 64000, sono valori tipici validi per lo standard
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#

Router(config)#interface fa0/0 # indica fastethernet, s indica seriale s0/0/0
Router(config-if)#description Building B Sales LAN
Router(config-if)#exit

Router#show controllers serial1/0
# mostra anche se è DCE o DTE

Configuration Files

In RAM i have the Active configuration file.
In NVRAM i have the Backup Configuration File and the startup-config.

At the start up the startup-config is copied from NVRAM to RAM and is executed as the running-config.

I cambiamenti alla configurazione sono applicati direttamente alla running-config.

Router#show running-config

mostra la completa running-config presente in RAM, che può essere copiata in NVRAM con:

Router#copy running-config startup-config

# oppure
Router#copy startup-config flash:
Destination filename [startup-config]? startup-config.bak

Router#copy running-config flash:
Destination filename [running-config]? running-config.bak

Router#copy flash: starti-config
Source filename []? startup-config.bak

Router#reload

Tutte le operazioni di copia di configurazioni sono safe, ma non posso a runtime copiare da flash o da NVRAM a RAM: ci sono istruzioni che non vengono eseguite, per esempio shutdown e no shutdown.

Per applicare una nuova config, la copio in start-upconfig ed eseguo reload.

Le configurazioni posso essere prese da server remoti TFPT:

Router#copy running-config tfptp:
Address or name of remote host []? server.labnet.com
Destination filname [RT-lab-confg]?

Router#copy tftp: startup-config
...

Per abilitare TFTP su un server, ci clicco sopra su Packet Tracer, vado in services/TFTP e lo attivo.

Per pulire la configurazione:

Router#erase startup-config
Router#delete flash:
Delete filename []?

Processo di boot-up di un Router

  1. Test dell’hardware
    1. POST: power on self test
  2. bootstrap loader
  3. Cerca e carica Cisco IOS
  4. trova e carica la startup-config, se non la trova entra in setup mode.
    Questo indica un problema, perché questi dispositivi vengono forniti con una startup-config

Per avere info sul sistema:

Router#show version
